Анализ и практическая работа

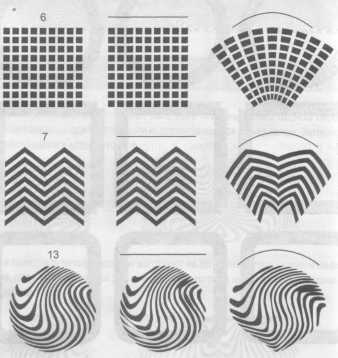

Следующие выводы будут касаться содержания штрихов кисти. Для этого создаем изображения 6,7,13 и 14 штрихами кисти с большой шириной линии в двух вариантах: с Управляющим объектом, представляющим отрезок прямой, и подобным отрезком, который Преобразуем в кривую и изгибаем. Под номера- ми я поместил заготовки, из которых создавались соответствующие мазки.

Внимательно рассмотрите изображения. Затем Разъедините каждое и при помощи инструмента Форма рассмотрите наличие в них узлов.

Вывод 8. Штрихи из заготовок, сложенных из прямых линий, не подверже­ ны искажениям, количество узлов у них сохраняется прежнее. Штрихи кисти корректно деформируются Управляющими объектами в виде кривой с появле­ нием небольшого количества новых узлов в местах наибольшего изгиба. Вывод 9. Штрихи из заготовок, сложенных из кривых линий, подвержены эульшим искажениям, кривыми Управляющими объектами деформируются до неузнаваемости, с появлением колоссального количества новых узлов. Вывод 10. Преобразование заготовок в штрихи — процесс специфичный: каждый сглаженный узел превращается в острый, а сегменты (за редким ис­ ключением) — в прямые. Следовательно, заготовки, содержащие прямые сег­менты и острые узлы, переводятся в штрихи кисти безболезненно — без изменения начертаний и добавления новых узлов. Заготовки, в которых нали­чествуют кривые сегменты и сглаженные узлы, преобразуются неуклюже: что­ бы как-то скомпенсировать былое обличье, программа добавляет массу новых :егментов и узлов, окончательно делая картину неприглядной. Но выход, как всегда, есть. Один-два раза Добавляем узлы в «кривых» за- "отовках, а затем переводим их в штрихи.

Примеры с доработанными штрихами 13 и 14 перед вами. С ними работает- :я медленнее, но качество стоит того. Работать с доработанными штрихами 13 и 14 трудно, поскольку они пере­ гружены узлами. Но выход есть. Создав, допустим, изображение по круг> Разъедините его, удалите Управляющий объект (круг), остальное Разгруппи­ руйте и Соедините. Затем выделите все узлы Формой и произведите Сглажива­ ние кривой. Достаточно вписать единицу — львиная доля лишних узлое исчезнет, нисколько не нарушив конфигурацию изображения.

Операции, которые я проделал с упрощенными изображениями, соверша­ются без всяких осложнений. Создайте и вы подобные фигуры. Это развивает конструкторское мышление (пространственное воображение). Если возникнут затруднения — графические подсказки помогут вам отыскать верный путь.

Материализация Управляющего объекта (синусоиды) традиционным путем смещение копии и Замыкание ближайших узлов прямыми линиями) не дает -елаемого результата.

А используя Оконтуривание, мы получаем не только одинаковую ширину :~инки, но и подбираем необходимые размеры, меняя цифры на счетчике Сме­шение в контуре. После чего Разъединяем изображение и отрезаем хвостики "эбокам.
